一、简介（LYWHX-9800电力行业新发展方向“无线核相仪"操作简单,方便适用）
LYWHX-9800无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相"等语音提示，清晰直观。空旷地面普通核相距离可达1600m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和全部密封的环网柜低压感应点核相，其中35kV及以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
二、 技术规格（LYWHX-9800电力行业新发展方向“无线核相仪"操作简单,方便适用）
功 能 | 无线高压卫星授时语音核相，频率、相位、相序、验电测试 |
电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
核相模式 | 卫星秒脉冲精准模式、卫星授时模式、普通模式 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 普通核相模式距离1600m |
卫星授时模式距离不受限制，达500km以上 | |
显示模式 | 3.5寸真彩液晶屏显示 |
量 程 | 核相电压等级：AC 10V～550kV |
相位：0°～360° | |
频率：45Hz～75Hz | |
分 辨 力 | 1°；0.1Hz |
精 度 (23℃±5℃，80%RH以下) | 卫星授时核相：≤±5° |
普通核相：≤±10° | |
频率：≤±2Hz | |
相别定性 | XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相 |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
持续核相时间 | 卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相 |
核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
验电指示 | 探测器“嘟--嘟--嘟"蜂鸣声 |
换 档 | 自动换档 |
采样速率 | 2次/秒 |
第1次搜星时间 | 第1次开机搜星时间约3分钟，开机后第2次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
授时精度 | 小于30nS |
仪表尺寸 | 探测器：长宽厚145mm×60mm×48mm |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
搜星指示 | 搜索卫星时动态显示“----"符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于3.2V时 |
探测器：电源指示灯慢闪，提醒充电 | |
接收端：电池电压低符号显示，提醒充电 | |
额定电流 | 探测器：35mA max；接收器：300mA max |
仪表质量 | 探测器：205g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
总质量：9.8kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
探测器：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

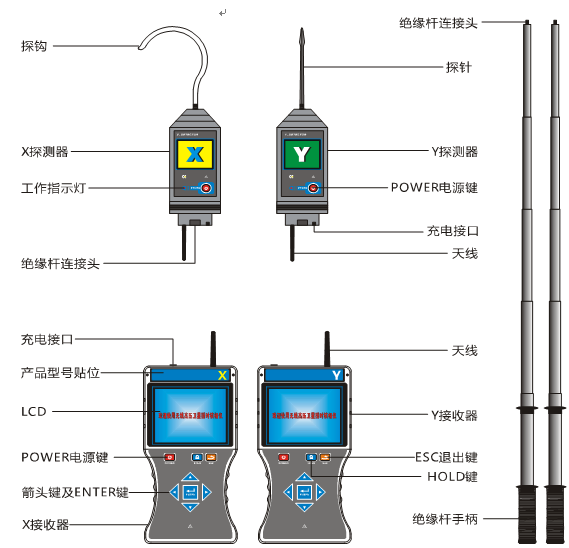

三、结构（LYWHX-9800电力行业新发展方向“无线核相仪"操作简单,方便适用）
LYWHX-6500中置柜无线核相仪功能简述
一．简介

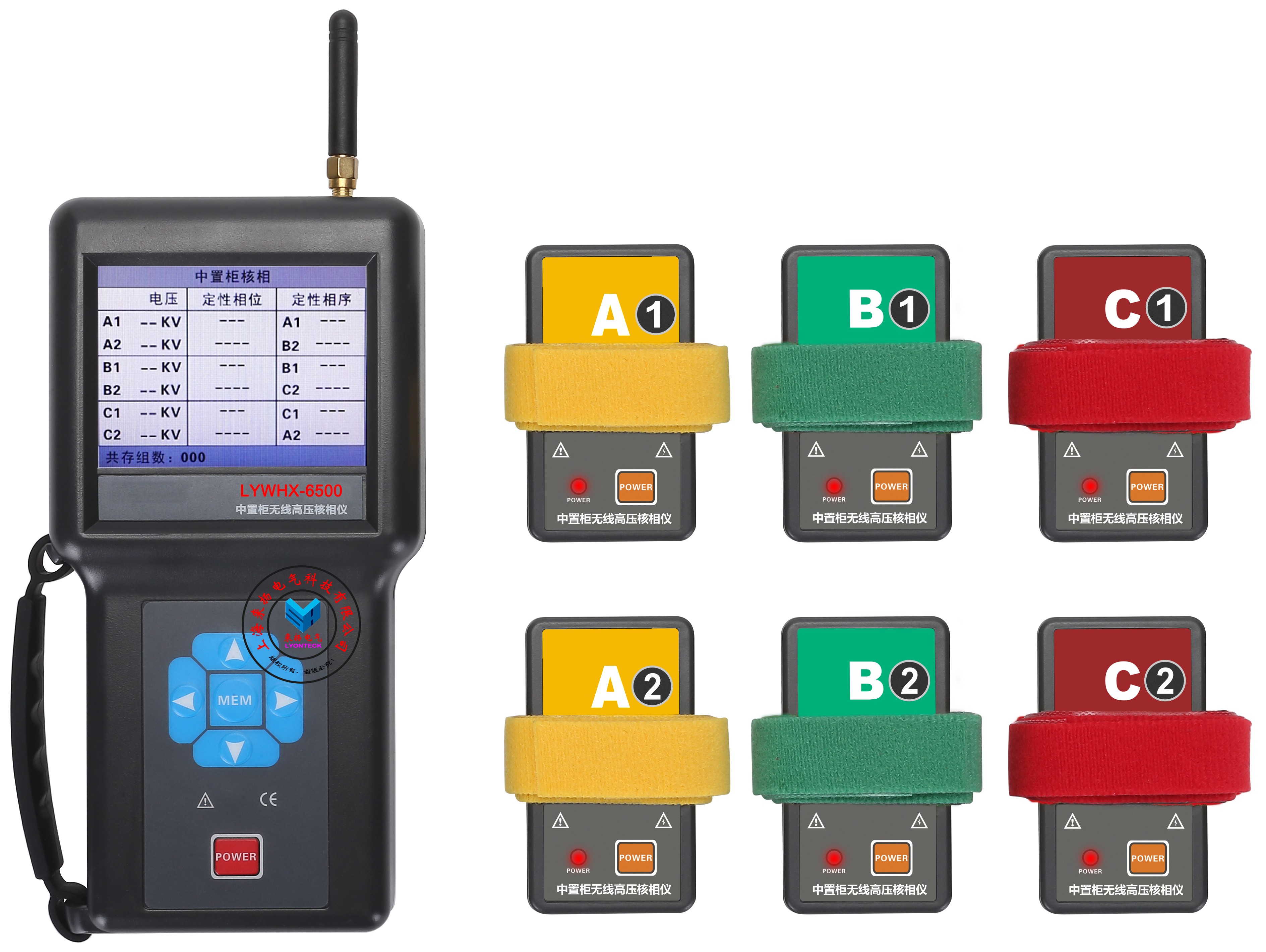

LYWHX-6500中置柜无线高压核相仪是专为手车式高压开关柜（中置柜）核相而精心设计制造，本仪器采用非接触式核相技术，在中置柜外接收核相数据，即可对A、B、C三相线路同时完成相位判断，相序测试，规避了操作人员与柜内高压电直接接触的风险，排除了核相的安全隐患，确保了操作人员和设备的安全。仪器操作特别简单，安全快速。
LYWHX-6500中置柜无线高压核相仪由主机、探测器组、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、相序、核相结果及电压等级；同时三相显示，清晰直观，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、相位指示、相序功能；具有历史数据读取、查阅、保存、打印等功能。
二．电气符号
三．技术规格
功 能 | 中置柜核相、相位、相序测试 |
电 源 | 主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,600mAh充电锂电池 |
核相方式 | 非接触式核相 |
核相电压 | AC 10KV-35KV |
核相距离 | 20m |
相别定性 | 同相:－20°～20°；异相: 100°～140°和220°～260° |
量 程 | 测试相位：0°～360° |
精 度 | 相位：≤±10° |
频率：≤±2Hz | |
分 辩 率 | 相位：1° |
发射频率 | 433MHz、315MHz |
LCD尺寸 | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 数字同时显示 |
电压显示 | 显示电压等级 |
显示速率 | 2次/秒 |
数据存储 | 200组(掉电不会丢失数据) |
自动关机 | 开机约15分钟仪表将自动关机 |
电池电压 | 主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：约950g(含电池) |
仪器尺寸 | 主机195mm×100mm×45mm； 探测器80mm×46mm×26mm |
绝缘试验 | 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
四．仪表结构
1.探测器 2.探测器绑带
3.探测器电源指示灯 4.探测器充电指示灯
5.探测器开关键 6.探测器充电接口
7.主机 8.主机通讯接口/充电接口
9.主机天线 10.显示屏
11.功能按键 12.主机开关键
13.自校线
