甘肃白银至宁夏天都山第三回750千伏线路工程带电投运。该工程使甘肃与宁夏省间电力交换能力提升至800万千瓦以上，增强了西北电网甘肃和宁夏断面的送电能力，对保障宁湘直流外送，促进新能源消纳具有重要意义。

该工程是“十四五"国家重点建设项目宁夏—湖南±800千伏特高压工程的配套工程，起于甘肃白银750千伏白银变电站，止于宁夏中卫750千伏天都山变电站，全线总长89.5千米，组立铁塔194基，投运后将助力西北电网省间交换能力突破3300万千瓦。

该工程由西北分部投资。该分部与国网甘肃、宁夏电力明确工程管理职责，推广机械施工规模化应用，强化安全管控措施、规范作业流程，并推行绿色施工工艺，确保工程顺利投产。

一、适用范围（LYCJ2000电力体制改革“雷电冲击发生装置"广泛用途）

本发生器适用于35千伏及以下电压等级的空气间隙，套管、电力变压器(容量2000VA及以下)和互感器等试品进行标准雷电冲击电压全波试验。

二、一般使用条件（LYCJ2000电力体制改革“雷电冲击发生装置"广泛用途）

※ 海拔高度：<1000m

※ 环境温度：－10℃～＋40℃

※ 相对湿度：<80％（25℃）

※ 极大日温差：25℃

※ 使用环境：户内

※ 无导电尘埃

※ 无火灾及爆炸危险

※ 无腐蚀金属和绝缘的气体

※ 电源电压的波形为正弦波,波形畸变率<5%

※ 接地电阻小于0.5Ω

※ 安装地点:户内

三、遵循技术标准（LYCJ2000电力体制改革“雷电冲击发生装置"广泛用途）

※ GB7449                         电力变压器和电抗器的雷电冲击和操作冲击的试验导则

※ GB1094.3                   电力变压器第3部分  绝缘水平和绝缘试验

※ GB/T 311.1                    高压输变电设备的绝缘与配合

※ GB/T 16927.1              高电压试验技术 第1部分 一般试验要求

※ GB/T 16927.2              高电压试验技术 第2部分 测量系统

※ GB/T 16896.1              高电压冲击试验用数字记录仪

※ ZBF 24001                     冲击电压试验实施细则

※ GB/T11920              电站电气部分集中控制装置通用技术条件

※ GB/T191                        包装储运图示标志

※ DL/T 846.1               高电压测试设备通用技术条件 第1部分：高电压分压器测量系统

※ DL/T 848.2                    高压试验装置通用技术条件 第2部分：工频高压试验装置

※ DL/T 848.5                    试验装置通用技术条件 第5部分：冲击电压发生器

※ DL/T ´´´´           《高压线路绝缘子冲击电压击穿试验¾定义、试验方法和判据》的规定

四、设备组成（LYCJ2000电力体制改革“雷电冲击发生装置"广泛用途）

1.LYCCD－100直流充电装置                                                                      1套

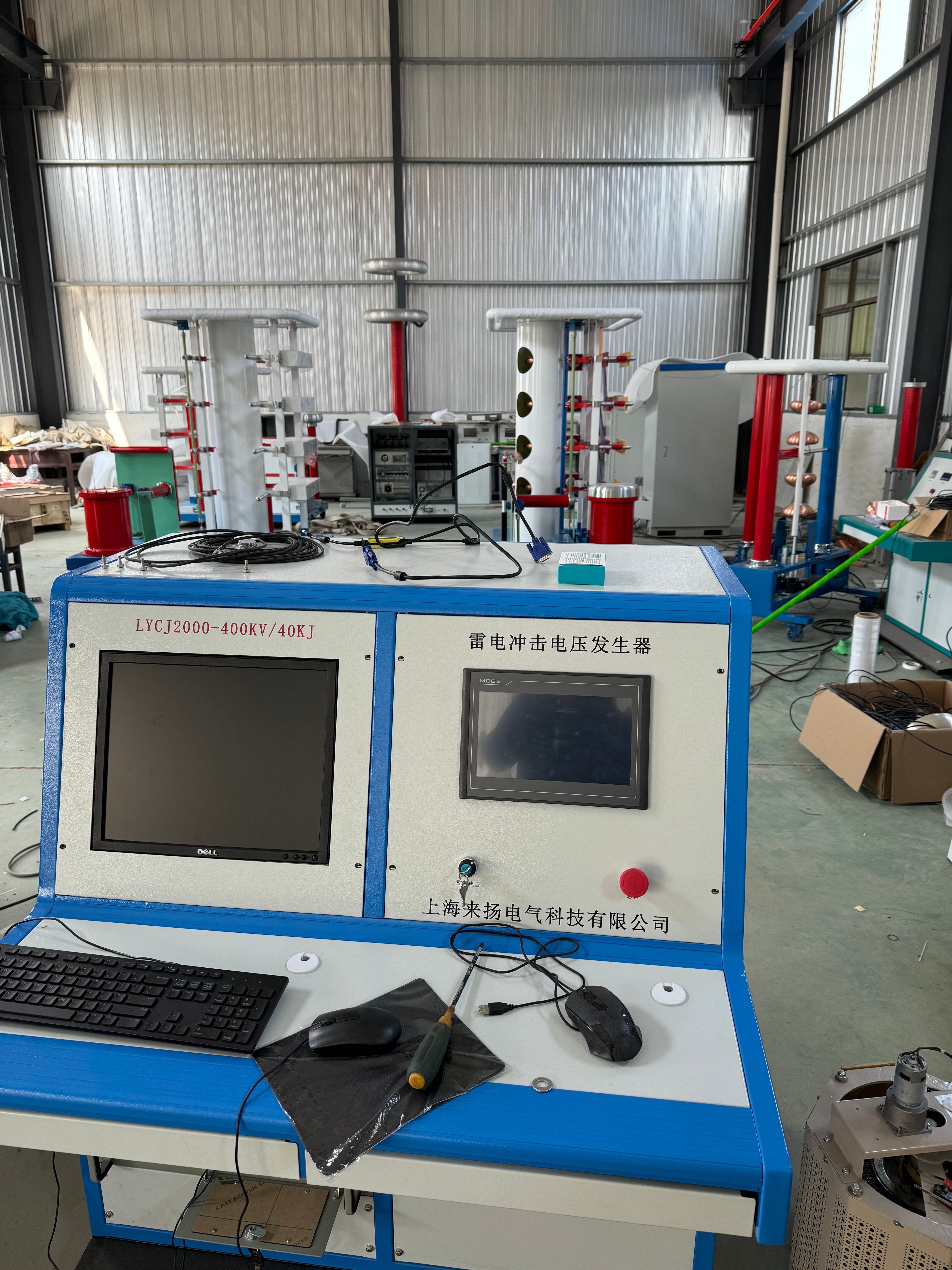

2.LYCJ2000-400冲击电压发生器本体(包括全部调波元件)                       1套

3.LYRF－400弱阻尼电容分压器                                                                   1套

4.LYAT自动测控系统                                                 1套

5.LYFJ二次回路测量线、控制线                                        1套

五、主要技术指（LYCJ2000电力体制改革“雷电冲击发生装置"广泛用途）

系统技术参数

1、标称电压：400kV

2、额定级电压：100kV

3、额定能量：20kJ

4、冲击电容量：0.25 uF

5、总级数：4级

6、额定级电容量：1uF (单台脉冲电容器2uF/2×50千伏，共4级)

7、冲击电压波形： 雷电波：T1=1.2uS±30%、T2=50uS±20%、峰值电压偏差≤3%，

截波时间：2～5uS；冲击电压波形参数及其偏差均符合GB/T 311.1及GB/T 16927.1国家标准的要求。

8、电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90%，

9、同步范围：级电压在20%～100%额定电压范围内，正负极性同步范围不小于20%;

10、同步放电失控率：<2%

11、极低输出电压：≤±20%额定电压

12、充电电压不稳定度：<±1.0%

13、使用持续时间:在2/3额定电压以上，每120秒充放电一次可连续运行，在2/3额定电压以下，每60秒充放电一次可连续运行。

近来年， 国网江苏省电力有限公司服务新型电力系统和能源体系建设步伐持续加快，在源、网、荷、储、技术、市场、政策等要素领域形成了诸多创新实践，以坚定的决心和很好的智慧，在能源领域书写着壮丽篇章，为全国能源电力转型提供了具有价值的“江苏方案"。

国网江苏省电力有限公司深知主干网建设对于能源输送和安全保供的重要性。江苏作为制造业和能源消费大省，能源供需矛盾突出。为此，江苏电力用10年时间打造了“一交四直"特高压受电格局，区外来电引入能力超4500万千瓦，每年可替代省内燃煤超6300万吨，减排二氧化碳1.57亿吨。同时，江苏充分利用沿海优势，建成国内规模很大的海上风电集中汇流输送平台。截至2024年，海上风电并网容量达1183万千瓦。此外，江苏电网形成500千伏“七纵七横"骨干网架，在今夏用电负荷峰值时，建设者们全力建成迎峰度夏主网工程，提升了电网跨区域能源调配能力。“远距离输电 + 区域强网"模式，为全省安全保供和能源结构转型筑牢了坚实基础。

针对长江分割江苏南北、造成能源供需“逆向分布"的局面，国网江苏电力通过一系列创新工程突破跨江输电瓶颈。苏通GIL综合管廊创新采用“特高压GIL＋江底隧道"技术，凤城—梅里500千伏长江大跨越工程以云端铁塔跨越长江。同时，扬州—镇江±200千伏直流输电工程进行存量改造，一期已稳定运行，二期建成后输电能力将大幅提升。从江底到空中，江苏电网打造立体输电网络，兼顾生态保护、经济效益与能源安全。同时，国网江苏电力以技术创新为核心驱动力。统一潮流控制器（UPFC）技术实现了电流从“无序自由"到“精准调控"的转变，南京220千伏西环网UPFC和苏州南部电网500千伏UPFC工程成效显著，为构建新型能源体系贡献力量。

本公司是专业生产“雷电冲击发生装置"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
