这场寒夜里的特殊巡视，正是国网承德县供电公司应对气温骤降的关键一环，既是保障客户严冬可靠用电的务实举措，也是公司深化内部模拟利润中心建设、以精细化运维降本增效的具体实践，更通过可靠供电助力绿色能源稳定输送，为绿色希冀品牌注入冬日温暖动能，目的是严密筑牢低温环境下配网线路设备安全稳定运行防线，保障客户严冬可靠用电。

为防止寒潮对电网及设备安全稳定运行带来影响，该公司充分考虑寒潮、低温、大风等恶劣天气因素，结合往年迎峰度冬期间线路、台区运行情况，以内部模拟利润中心建设为抓手，优化资源配置，制定科学高效的线路夜巡测温工作方案，对易发生重过载的线路、台区逐基逐项进行红外测温，利用红外测温仪重点检查线路绝缘子、设备刀闸、导线接头处等有无发热、闪络等异常，电缆接头等有无放电及电晕现象，及时掌握设备运行状况，防止设备过热、过载等问题。对温度异常的设备进行拍照存档，建立红外测温图库，对于能现场整改的缺陷及时进行整改，确保设备安全运行，对于不能马上整改消除的问题进行记录归档并上报，制定整改计划，做到设备隐患早发现、早治理。对线路杆塔、接地装置、拉线等进行逐一排查，防范大风、降温可能引发的设备异常、线路断线、短路等情况的发生，保障线路设备处于正常运行状态，以设备健康度提升运维效益，推动内部模拟利润中心建设走深走实。

一、产品概述（LYBZG-60电力行业新产品“大型电力变压器直阻仪"重量轻方便携带）

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的LYBZG-60变压器直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。

二、使用措施（LYBZG-60电力行业新产品“大型电力变压器直阻仪"重量轻方便携带）

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、测试过程中，禁止移动测试夹和供电线路

三、功能特点（LYBZG-60电力行业新产品“大型电力变压器直阻仪"重量轻方便携带）

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

7、320X240点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

四、技术指标（LYBZG-60电力行业新产品“大型电力变压器直阻仪"重量轻方便携带）

1、输出电流：<5mA、5A、10A、20A 、40A、60A

2、最小分辨率：0.1μΩ

3、量程：40μΩ～300mΩ（60A）

50μΩ～500mΩ（40A）

100μΩ～1Ω  （20A）

500μΩ～2Ω  （10A）

1mΩ～4Ω      （5A）

10Ω-20KΩ     （<5mA档）

4、准确度：±(0.2%+2字)

5、工作温度：0～40

6、工作湿度：<90%RH，不结露

7、外形尺寸:长325mmX宽240mmX高275mm

8、重量：15KG （不含测试线）

五、系统介绍（LYBZG-60电力行业新产品“大型电力变压器直阻仪"重量轻方便携带）

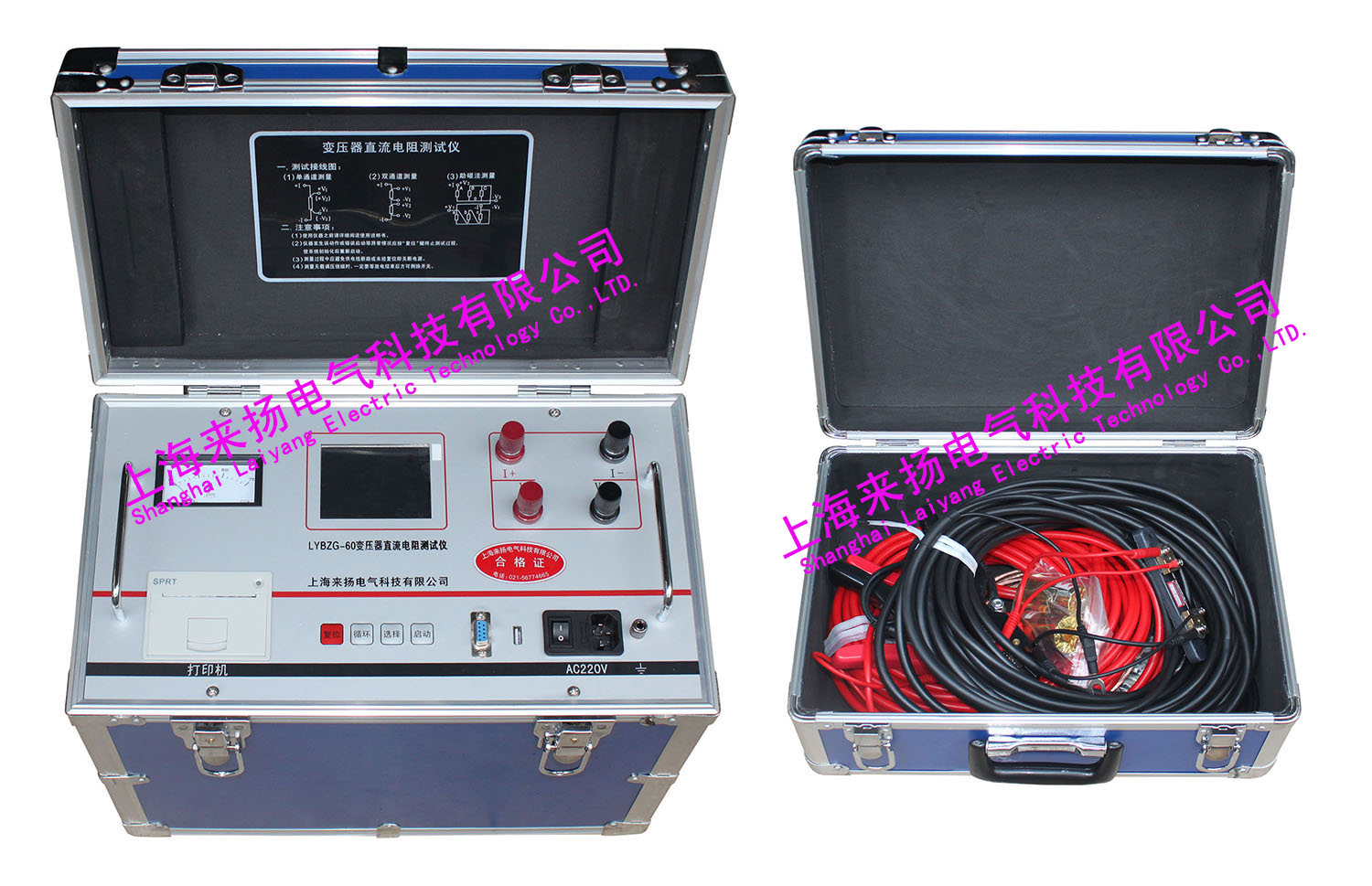

仪器的面板见下图

AC220 开关   仪器工作电源，交流220V。

接  地  柱   仪器整机接地点，可靠保护。

复  位  键   按下此按键本机处于初始状态，可对输出电流进行预置。

循  环  键   按此键光标在主菜单循环滚动

选  择  键   本机复位后，按此键进行电流预置。

启  动  键   输出电流选择完毕后按下此键，微机控制实现全部测试过程。

I+、 I-      输出电流接线柱，I+为输出电流正，I-为输出电流负。

V+、 V-      电压采样端，V+为电压线正端，V-为电压线负端。

RS232        通用串行接口，可通过计算机控制仪器。

USB          可向U盘输出测试结果。

国网秦皇岛供电公司带电作业团队在河北省秦皇岛市抚宁区35千伏台营变电站10千伏521干涧线石碑沟分支线路上，成功完成冀北电网第1次10千伏绝缘杆法旁路带电作业，为迎峰度冬期间电力可靠供应筑牢了保障。

传统带电作业需作业人员穿戴绝缘服直接接触带电体，且依赖人工牵拉电缆、紧固接线，不仅耗时至少2个小时以上，还存在绝缘遮蔽工作比较繁琐、人力操作扭矩不足导致接线松动、柔性电缆自重易损伤导线等问题，作业效率低且安全风险较高。

此次作业依托该公司托左加伟创新工作室自主研发的“车载平台式旁路作业支撑装置"“绝缘杆用旁路柔性电缆专用引流线夹"等新型装备，作业人员无需穿戴厚重绝缘服、接触带电体，借助车载平台自动完成柔性电缆起吊，通过电动引流线夹实现8倍人力扭矩的牢固连接，全程仅用40分钟就完成旁路系统搭建与拆除，作业效率较传统方式提升3倍以上。

技术突破上，此次作业在冀北第1次实现细线径无钢芯铝绞线绝缘杆旁路作业，成功破解柔性电缆自重伤导线的行业难题；电动化接引技术凭借精准的机械传动与稳定的扭矩输出，让线路连接更牢固、更可靠，从根源上减少了因接线问题引发的电力故障风险；车载平台式旁路作业支撑装置实现绝缘服、绝缘毯及绝缘套管等常用绝缘用具“没损耗"，预估每年可节省绝缘工具更换成本约3至5万元，兼具成本与性能优势。

本公司是专业生产“大型电力变压器直阻仪"高压电力检测设备的厂家，本产品为客户解决了各种在变电站等实验中的问题。我们的宗旨是不断地改进和完善公司的产品，同时我们保留对仪器使用功能进行改进和升级的权力，如果您发现仪器在使用过程中其功能与说明书介绍的不全部一致，请以仪器的实际功能为准。在产品的使用过程中发现有什么问题，请与我们及时联系！我们将尽力提供完善的技术支持！（上海来扬电气网站新闻及技术文章内容为传递更多信息而非盈利之目的,内容仅供参考，仅代表作者个人观点，以实际情况为准。)版权归原作者所有，若有侵权，请联系我们删除。
