黄土高原上，重型卡车载着电力物资运抵工程现场，一项电力“超级工程"在这片古老的土地上加速冲刺。

这里是陕北—安徽±800千伏特高压直流输电工程的起点——宝塔山±800千伏换流站。作为“西电东送"和“十四五"电力发展规划的重点项目，工程建成后，将成为延安地区首条特高压电力外送通道，保证当地丰富煤电资源可靠送出，助推风光清洁能源基地新建开发，促进电源侧稳步转型升级，每年可向安徽输送电量超360亿千瓦时，有力服务新型电力系统建设和“双碳"大局，为长三角一体化建设提供坚实能源保障。

走进宝塔山±800千伏换流站建设现场，多项机械化施工正井然有序开展，一派繁忙景象。

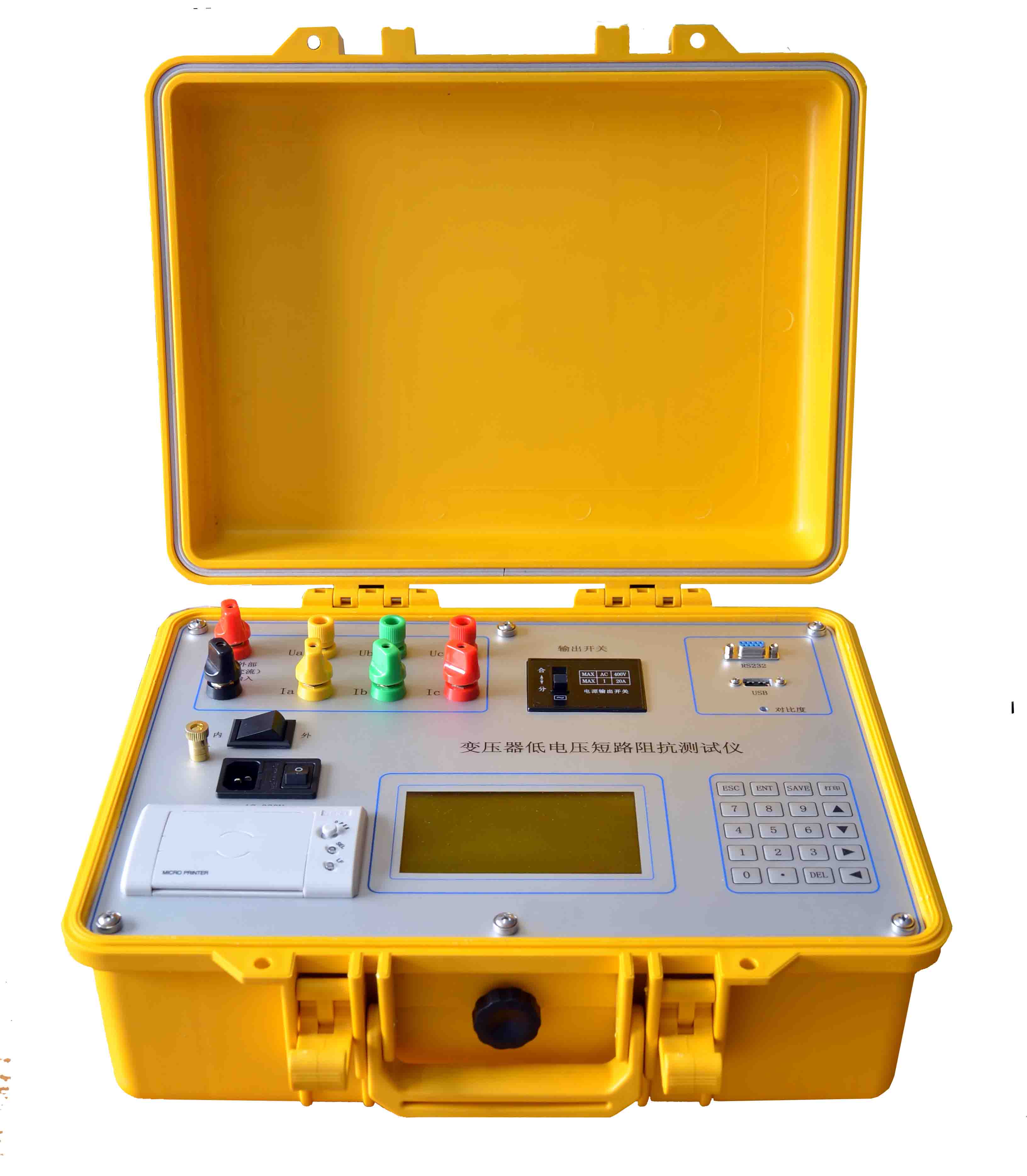

一、主要技术指标（LYBDS-III电力调试标准产品“电力变压器阻抗试验装置"易于维护，使用简单）

电压测量范围：5～400V    测量精度：0.2级

电流测量范围：0.1～20A   工作电源：AC220V±10%

电源频率：50Hz           工作温度：-10℃～50℃

环境湿度：≤85%RH        主机重量：6kg

二、主要特点（LYBDS-III电力调试标准产品“电力变压器阻抗试验装置"易于维护，使用简单）

1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。

2．一次性接线，不用倒接测试线便可自动完成三相测试。

3．电力变压器阻抗试验装置即可单相测试，也可三相测试；即可手动测试，也可自动测试。

4．具有输出限流功能，适用于任意阻抗的试品。

5．不用外接调压器，便可对被测试品进行测量。

6．具有测量零序阻抗的功能。

7．具有测量电感的功能。

8．电力变压器阻抗试验装置大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。

9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。

三、接线图（LYBDS-III电力调试标准产品“电力变压器阻抗试验装置"易于维护，使用简单）

●  单相变压器的接线如图A

●  三相两绕组变压器的接线如图B

1、三相三绕组变压器的接线与选择测量位置一致。测量位置选择高-低，

则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。

2、短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。

“宝塔山换流站是第1个建于Ⅳ级湿陷性黄土地区的特高压换流站，地基湿陷等级为很高级别Ⅳ级，属于湿陷性最严重的类型。场地沉降防治难度极大，目前尚无成熟的设计与施工经验可供借鉴。"国网特高压公司宝塔山换流站工程业主项目部项目副经理羊勇介绍。

特殊的地质条件给工程建设带来巨大挑战。在湿陷性黄土上建设特高压换流站，犹如在“豆腐上盖楼"，地基处理成为决定工程成败的关键因素之一。

拥有十多项特高压工程建设经验的羊勇指着脚下黄土说：“这里的湿陷性黄土遇水就会沉降，必须对地基进行特殊处理。"然而，在方案选择上，建设团队曾面临两难：强夯法施工速度快，但震动大；挤密桩法似乎更适合，但在特高压换流站建设中从未使用过，从设计到建设管理，都没有成熟经验可以借鉴。

值得一提的是，项目团队在制订方案时充分考虑到要尽量减少对周边环境的影响。“为了不影响当地苹果产量，我们详细研究了附近果园苹果花的授粉时间等，"羊勇说，“最终选定的方案在保证工程质量的同时，很大程度减少了对农业生产的影响。"因为，基础建设期间，正是苹果花授粉期，若采用强夯法施工，带来的震动较大，可能会将花粉震落，影响授粉效果。

经过充分研究、论证、试验和综合考虑，项目团队最终采用了“挤密桩法"施工。面对复杂地质和无先例可循的施工，技术攻坚小组迎难而上，开创性地采用了“素土挤密桩+灌注桩+三七灰土隔水层+两布一膜"综合地基处理方式防治沉降。
