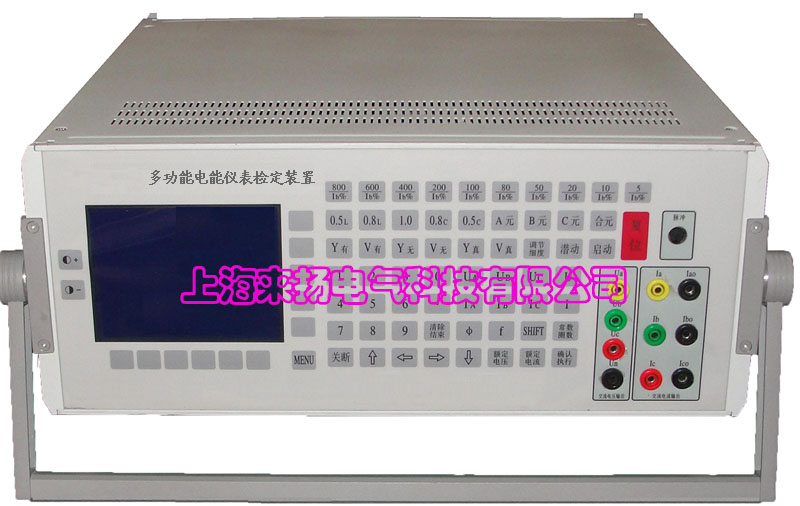

一、概述（LYDNJ-3000电力试验行业标准“电能仪表校验装置"多规格产品满足您的不同需求）

是我公司总结十多年来生产电子型电能表检验装置的经验，开发出的一种新型便携式三相电能表检验装置。该装置采用先进的FPGA和DSP技术，使装置电路超大规模集成化，电路简单化，可靠性提高；接线简捷、操作方便；体积小、重量轻，运输方便。

二、功能和特点（LYDNJ-3000电力试验行业标准“电能仪表校验装置"多规格产品满足您的不同需求）

1、本装置设计依据

(1)《交流电能表检定装置检定规程JJG597-89》

(2)《中华人民共和国国家标准GB/T 11150-2001电能表检验装置》

(3)《交流电能表检定规程JJG307-88》

2、功能

本装置为交流仪表检验装置，内部设有三相宽量限多功能标准表可供校验各类单、三相交流电能表。

3、特点

(1)装置采用单相电源供电，方便用户使用；

(2)先进的功放形式，既有开关功放的高效率，亦有线性功放的高质量输出；

(3)多重保护系统和高效跟踪电源以及超大规模集成电路使装置可靠性更高；

(4)0.1级内置宽量限多功能标准表，省略了标准电压、电流互感器，使装置更轻便,而且能对各种电能表进行四象限检定, 并具有90°无功，60°无功和三线、四线真无功标准，能满足各类无功表的检定；

(5)校验采用专用菜单，液晶显示，操作简单方便，脱离PC机可预选校验点(合元和分元；额定电流百分数，COSф、潜动、起动等)进行自动校表试验；

(6)输出电流范围广、功率大(0--20A)能满足所有大小电流量限三相表的检定需要；

(7)整机体积小、重量轻。

三、主要技术指标（LYDNJ-3000电力试验行业标准“电能仪表校验装置"多规格产品满足您的不同需求）

1、装置准确度和标准配置：

(1)装置准确度等级：0.1级：

(2)装置标准表(内置式)：

(a)准确度等级：(标准环境下)

有功电能表：0.1级

无功电能表：0.2级

相位表：±0.3°(1°～360°)

 (b)温度系数：

0.003%/K(0.1IB ≤I≤Imax, COSф=1.0)

0.005%/K(0.1IB ≤I≤Imax, COSф=0.5L)

 (c)标准表量程：

电压表：10V～600V

电流表：0.2A,2A,20A

频率表：45HZ～65HZ

相位表：0～360°

2、三相电源量程及容量

(1)电压量程：380V、220V、100V、57.7V；

(2)电流量程：(0.05-20)A；

(3)电压回路容量：15VA；

(4)电流回路容量：每相20VA；

(5)挂表数量：一块。

3、输出调节范围

(1)电压、电流调节范围：0～120%；

(2)相位调节范围：0°～360°；

(3)频率调节范围：45HZ～65HZ。

4、输出调节细度

(1)电压、电流调节细度：0.01%；0.1%；1% 三档；

(2)相位调节细度：0.01°，0.1°，1°三档；

(3)频率调节细度：0.01HZ。

5、输出功率稳定度：优于0.02%/2min；

6、电压、电流波形失真度：优于0.5%；

7、绝缘

(1)输出电压、电流回路对外壳：>5MΩ；

(2)输出电压回路对电流回路  ：>5MΩ；

(3)电源对外壳：>5MΩ。

8、环境条件

工作温度：    0℃～40℃

相对湿度：    ≤85%

9、工作电源

AC220V±15%

10、外观尺寸及重量

外观尺寸：    4U:  440mm X 180mm X 450mm

重量：     20Kg

四、组成：（LYDNJ-3000电力试验行业标准“电能仪表校验装置"多规格产品满足您的不同需求）

1、原理框图：图(一)

说明：本装置由我厂*新采用的*先进的FPGA和DSP技术研制的控制信号系统和先进的开关电源跟踪技术研制的功率放大器组成,逻辑控制和信号部分主要由大规模集成电路芯片FPGA(可程控逻辑电路)、DSP(高速数据处理器)和多路D/A转换电路组成。FPGA电路芯片可由程控组成系统中的误差计数电路，控制所需的I/O口，产生三相电压、电流信号的数字控制电路等，具有控制灵活、功能多、体积小、可靠性高等优点。替代以往要数块印制板、几十个集成电路片的电路，再加上DSP数据处理器高速处理数据的强大功能相结合，一块印制板就完成了三相信号的产生(包括迭加多次谐波)、幅度控制、调频、移相，电压、电流量程控制，多路误差计算器、通讯等诸多功能。

2.功率放大器：

这套装置中我厂研制了一种新型的功放电路，该功放既具有接近开关功率放大器的高效率和线性功放的高指标 (失真度优于0.5%)。由于效率提高、体积减小，再加上采用高可靠性的欧姆龙继电器，我们把三相电压功放和电流功放放在一个4U机箱内，接线简单、检修运输方便。

 3.标准表：

装置内置三相宽量限多功能标准表：标准表常数在不同电压和不同电流下是不同的，在作为装置标准时，常数是通过通讯口传输到装置系统的。标准表准确度0.1级。

五、使用说明：（LYDNJ-3000电力试验行业标准“电能仪表校验装置"多规格产品满足您的不同需求）

1、装置通电

(1)装置电源插头插入单相220V电源插座(电源插座必须有中性地，以确保人身安全)。

(2)将装置电源开关扳到ON位置，打开电源，装置自检后，开机直接进入校表界面如图(5)装置默认设置:合元，额定电压100V，额定电流5A，三相四线有功，50Hz。

2、键盘显示功能说明

3、前面板接线端子说明

(1)三相电压端子：Ua、Ub、Uc、Un

(2)三相电流端子:  Ia(电流出)—Iao(电流入)

Ib(电流出)—Ibo(电流入)

Ic(电流出)—Ico(电流入)

(3)脉冲：被检表脉冲输入(配专用脉冲线)被检表脉冲输入类型：光电头、电子表OC门、TTL电平。

4、键盘操作和液晶显示界面说明

键盘分两部分：

(1)已定义键盘按键

①电流快捷键：800%à 5% 共10个快捷键，在允许升降信号的界面下，按下这些键在键值输入框显示当前的电流百分比，如果超量程有提示，此时按键无效，再按“确认执行"键就可以升100%设定的额定电压和相应的百分比电流。注意安全操作，不要使电压和电流超出仪表的*大量程

②相位快捷键：0.5L，0.8L，1.0，0.8C，0.5C共5个，可以方便的改变相位；

③元件选择键：A元，B元，C元，合元；

④制式切换键：Y有，Y无，Y真，V有，V无，V真；

注意：在V制式下，必须将Ub和Un端接

⑤升降信号键：Ua,Ub,Uc,U(电压),Ia,Ib,Ic,I(电流),ф(相位),f(频率)；

⑥调节细度键：微调信号幅度步长；

⑦潜动键：可以选择120%，110%，100%，90%，80%，然后按“确认执行"升电压；

⑧关断键：可以立即降电压电流信号；

⑨量程键：额定电压，额定电流；

(2)未定义多功能键：在LCD两边的按键显示菜单不同有不同功能，下面有具体说明：

(一)、主菜单界面：如图示(1)

在PC机未联机的情况下，按“MENU"键(主菜单键)可进入主菜单界面。通过按“↑"和“↓"键选择不同的菜单项、再按“进入"相应的菜单。

(二)、电测仪表校验界面(监视表界面)：

①．“制式"键：可以切换制式，如图示(2)

“YP"(三相四线有功)，     “VP"(三相三线有功)，

“YQ"(三相四线90°无功)， “VQ"(三相三线60°无功)，

“YR" (三相四线真无功)，  “VR"(三相三线真无功)

②．“参数"键：可以设置相位，额定电压，额定电流；如图示(4)：

③．“调幅"键：可以升降电压电流信号；如图示(5)：

④．“校表"键：校验电能表(上电默认界面)如图示(6)：

1.“开始"键：校验开始,误差显示在Er1；

2.“结束"键：校验结束；

3.“分频"键：查看和修改分频系数；

4.“圈数"键：查看和修改检验脉冲圈数；

5.“常数"键：查看和修改被检表常数；

6.“键值"键：切换到数字键输入状态。

(三)、设置校验点界面：本系统*多可设置8个校验点。

1.“潜动"键：进入潜动百分比选择界面；如图示(7)

(1)“110%,100%,80%"键：设定百分比，按“确认执行"键可以设定潜动电压；

(2)“启动"键：设定启动校验，按“确认执行"键可以设定潜动电压；

2.“Ib%"键：设定校验点电流百分比，如图示(8)通过按“NEXT"键切换电流百分比；

3．“分元"键：进入选择A元、B元、C元,合元界面；如图示(9)

4.“COSΦ"键：进入选择相位界面；如图示(10)通过2、3、4三个选项设置一个校验点，按“确认执行"键即可。如增加一个“A 0.8L 100%"校验点显示界面；如图示(11)

5.“时钟"键：设置被检表时钟频率(此项为可选功能项)输入被检表时钟频率，按“时钟"键，再按“确认执行"键即可。

注：规程定义10分钟累计日计数误差，实际上对于小于1Hz的脉冲(如0.1Hz)，将圈数设置为1即可，而对于大于1Hz的脉冲，将圈数设置为10即可。本系统可计量的时钟频率为0.01Hz--65535Hz。

(四)、删除校验点界面：如图示(12)假定已经有8个校验点，通过按“↑"，“↓"键选择要删除的项，再按“确认执行"键即可删除一个校验点，下面的校验点依次上移。

(五)、电能表自动校验界面：

1.“制式"键：进入校表界面下的切换制式界面；

2.“量程"键：进入校表界面下的额定电压额定电流等设置界面；如图示(13)

①．“EU"键：设置额定电压量程；

②．“EI"键：设置额定电流量程；

③．“类型"键：设置电表类型(感应式、电子式之间切换)；

④．“等级"键：设置电表等级(0.1，0.2，0.5，1，2，3之间轮流切换)；

⑤.“CT"键：设置电表是否带互感器，带互感器在“属性"中显示CT；

⑥.“止逆"键：设置电表是否带有止逆器，带止逆器在“属性"中显示止逆；

以上③到⑥选项在做启动、潜动试验时设置有效。

3.“参数"键：进入校表界面下的校表参数设置界面；如图示(14)

①．“调表"键：校表时自动换点(设为0)或调表(设为1)；

②．“增加"键：增加校验点，进入设置校验点界面；如图示(11)

③．“删除"键：删除校验点，进入删除校验点界面；如图示(12)

4.“校表"键：进入自动校表界面；如图示(15)

①．“开始"键：自动校表开始；

②．“换点"键：强制切换到下一个校验点；

③．“结束"键：自动校表结束；

④ “表1"，“表2"，“表3"键：选择校验表位；

(六)、谐波设置界面：如图示(16)增加谐波(，但幅度应小于100%)：

1.“U"键：设置电压谐波；

2.“I"键：设置电流谐波；

3.“UI"键：设置电压、电流谐波；

4.“增删"键：增加或删除已设置好的谐波项；如图示(17)

5.“次数"键：需要增加的谐波次数，电压电流*多可以各增加5种谐波；

6.“相位"键：需要增加的谐波的相位；

7.“幅度"键：需要增加的谐波幅度；5,6,7设置好后，按“确认执行"键才可以增加。

按“"键(界面切换键)，即可退出增加谐波界面回到信号界面。(注意：此时系统将要重新计算新的波形数据，而不响应任何其它操作，大约1分钟后恢复正常)。

(七)、矢量图界面：查看电压和电流之间的相位关系；

(八)、谐波图界面：查看电压和电流的谐波分析结果；

5．后面板说明：

(1)标频口(fL)：内置标准表的低频输出口(默认)，供检定标准表时用；

(2)通讯口：RS232通讯口；

(3)接地短路插头：装置电子地和大地短路插口；

6．各类电能表检定移相特性和监视表显示特性：

三相三线有功表

三相三线无功表(60°)

三相四线有功表

三相四线无功表(90°)

三相三线真无功表

三相四线真无功表

说明：

(a)、有的电子式表在SinΦ=1检定无功表时无脉冲无法检表，故程序上移相改成89°。

(b)、在检定三相三线表有功、无功表合元0.5L(0.5C)时，标准表和被检表有一组功率为零附近，可能会影响精度，故有意错开1°。

(c)、检定三相四线无功表时，电压表显示的是线电压。

7.LYDNJ-3000多功能电能仪表校验装置保护

(1).保护范围：

电压回路短路，电流回路开路，过载或其他异常状态。

(2).报警方式：

装置在运行过程中，系统会不断地检测三相电压、电流功放的工作状态，一旦发现工作异常会自动降下已升起的电压、电流，并在显示屏上显示故障地点，如：A相电压功放故障显示“UA报警 "，并发出断续声响信息，以提示操作者处理。

(3).报警处理：

(a).操作者先确认显示指示的是哪个单元故障；

(b).按操作面板任意键，报警声音会自动终止；

(c).如果是电压功放报警，注意检查相应输出回路有无短路。如果是电流回路报警，注意检查相应电流回路是否开路；

(d).外部接线检查正常，可按20%试递升故障相信号,如一切正常可能是外界强烈扰动引起的报警，如一升到某幅值就报警、应检查相应功放箱内插件及插件上元件；
