一、简介（LYWHX-8000电力试验行业标准“高压核相仪"易于维护，使用简单）
LYWHX-8000无线高低压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，全部实现从200V~220kV电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。对于高压线路核相(电压超过400V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！当裸导线电压超过35kV，必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

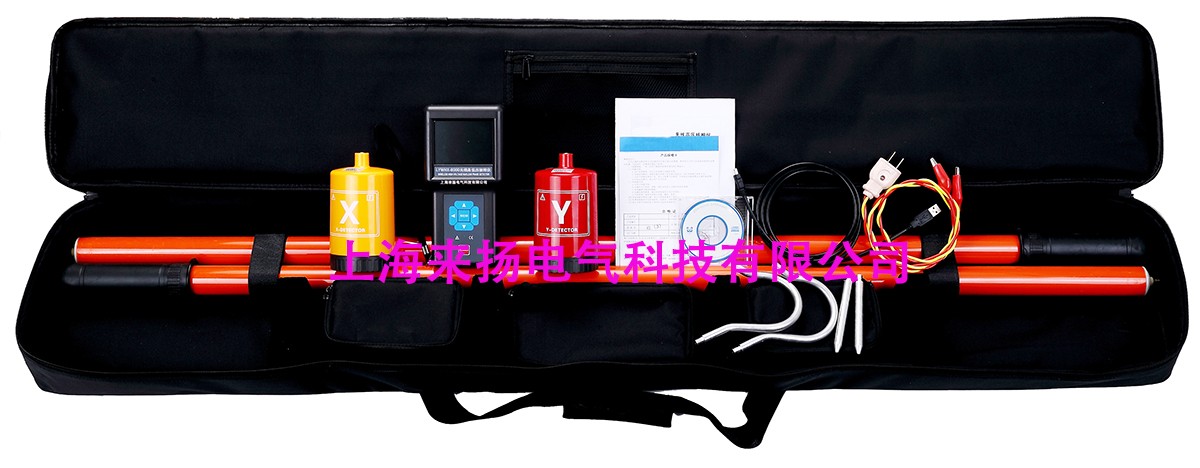

LYWHX-8000无线高低压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，无线信号直线传输距离约30米，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相"等语音提示功能，使测试更简单轻松。
监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二、电气符号（LYWHX-8000电力试验行业标准“高压核相仪"易于维护，使用简单）
三. 技术规格（LYWHX-8000电力试验行业标准“高压核相仪"易于维护，使用简单）
功 能 | 高压无线核相、频率、相位、相序、验电测试 |
电 源 | 主 机：DC9V，6节5号碱性电池LR6 探测器: 锌锰干电池6F22、9V |
核相方式 | 接触式核相：35kV以下的裸导线或220kV以下具有绝缘外皮的导线可以接触导线核相 非接触式核相：当裸线路电压超过35kV时，必须采用非接触核相，探针逐渐靠近导线即可 |
传输距离 | 无线传输，直线传输距离约30米 |
相别定性 | 同相:－25°～25°；异相: 95°～145°和215°～265° |
量 程 | 核相电压范围：200V～220kV |
测试相位：0.0°～360.0° | |
测试频率：45.0Hz～65.0Hz | |
精 度 | 核相：≤±12° |
频率：≤±2Hz | |
分 辩 率 | 相位：0.1° 频率：0.1Hz |
发射频率 | 433MHz、315MHz |
LCD | 3.5寸彩屏；显示域：71mm×53mm |
相位指示 | 相量图及数字同时显示 |
电源指示 | 探测器具有绿色电源指示灯 |
工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟"蜂鸣声 |
显示速率 | 2次/秒 |
数据存储 | 9999组(掉电或更换电池不会丢失数据) |
液晶背光 | 可调亮度，适应不同使用环境 |
自动关机 | 开机约5分钟仪表将自动关机 |
电池电压 | 当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
额定电流 | 探测器：30mA max；主机：150mA max |
仪表质量 | 仪器：950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
仪器尺寸 | 主机195mm×100mm×45mm；探测器290mm×250mm×80mm |
绝缘杆长度 | 极大直径Φ38mm；长度：缩态为1350mm；伸态为5000mm |
绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
外界干扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
工作温湿度 | -10℃～40℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
防护等级 | IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |

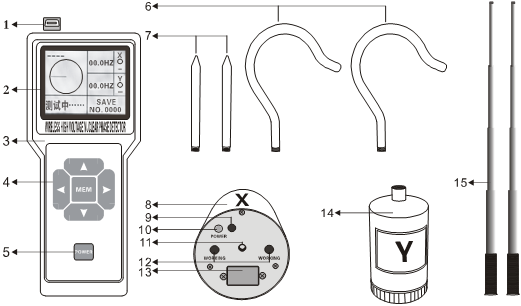

四. 仪表结构（LYWHX-8000电力试验行业标准“高压核相仪"易于维护，使用简单）
1. USB数据下载接口 2. 3.5寸彩色液晶屏
3. 主机 4. 上下左右箭头键及MEM控制键
5. 主机POWER键(开关机) 6. 探测器探钩(2个)
7. 探测器探针(2根) 8. X探测器
9. 电源指示灯 10.探测器POWER键(开关机)
11.探测器绝缘杆连接口 12.信号工作指示灯
13.探测器电池底盖 14. Y探测器
15.伸缩绝缘杆(2根)
LYWHX-9200全智能无线高低压核相仪功能简述
一、简介

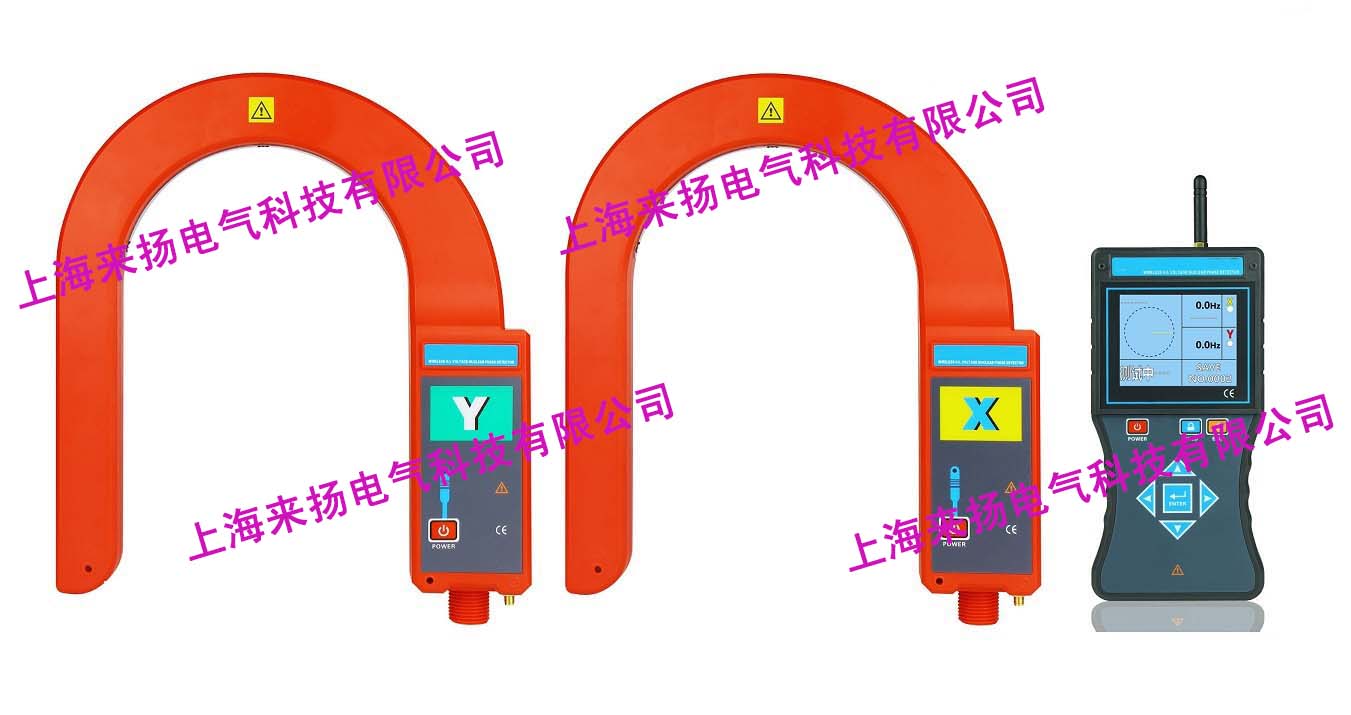

LYWHX-9200由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，B型产品还兼容高压电流测试功能，可以直接挂在线路上测试电流、核相，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相"等语音提示，清晰直观。空旷地面核相距离可达1600m远，能对10V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
LYWHX-9200B型的X探测器还具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
二、型号区别
型 号 | 核相距离 | 核相电压等级 | 电流量程 |
LYWHX-9200 | 0～1600m | 10V～550kV | / |
LYWHX-9200B | 0～20000A |
三、技术规格
功 能 | 高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 |
电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
测试方式 | 钩式探测器，可以挂在线路上或钩住导线测试 |
传输方式 | 315MHz、433MHz无线传输 |
核相距离 | 短距离模式：0～150m（开机默认） 长距离模式：2～1600m |
显示模式 | 3.5寸真彩液晶屏显示 |
可测线径 | Ф168mm的导线，或168mm×245mm的母排 |
量 程 | 核相电压等级：AC 10V～550kV |
相位：0.0°～360.0° | |
频率：45Hz～75Hz | |
电流：0.00A～20000A(选型) | |
分 辨 力 | 0.1°；0.1Hz；10mA |
精 度(23℃±5℃，80%RH以下) | 相位：≤±10° |
频率：≤±2Hz | |
电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt; | |
相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
绝缘杆尺寸 | 拉伸后长约5m；收缩后长约1m(5节) |
数据存储 | 9999组 |
核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
验电指示 | 探测器“嘟--嘟--嘟"蜂鸣声 |
换 档 | 自动换档 |
位置误差 | 测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图) |
采样速率 | 2次/秒 |
仪表尺寸 | 钩式检测仪：长宽厚310mm×270mm×52mm |
接收器：长宽厚250mm×100mm×40mm | |
背光控制 | 按上下箭头键调整背光亮度 |
感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
无信号指示 | 当接收器没有收到发射信号时动态显示“----"符号 |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
电池电压 | 当电池电压低于3.2V时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电 |
额定电流 | 探测器：35mA max；接收器：300mA max |
仪表质量 | 钩式检测仪：496g(含电池) |
接收器：395g(含电池) | |
绝缘杆：1.45kg | |
总质量：13.5kg(含仪表箱) | |
工作温湿度 | -10℃～40℃；80%Rh以下 |
存放温湿度 | -10℃～60℃；70%Rh以下 |
干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) | |
接收器：2000V/rms(外壳前后两端之前) | |
结 构 | 防滴漏Ⅱ型、IP63 |
适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |
四、结构
