第1章 概述（SMR电力行业使用设备“绝缘电阻摇表"用途特点及性能）
随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
我公司生产的SMR系列绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第2章 产品介绍（SMR电力行业使用设备“绝缘电阻摇表"用途特点及性能）
一、产品特性
1、仪表的绝缘测试对于SMR-I在500V很高可测20GΩ, 在1000V很高可测40GΩ, 在2500V很高可测100GΩ；对于在2500V很高可测100GΩ, 在5000V很高可测200GΩ；
2、额定的输出电压保持在对SMR-I型负载电阻可低至4MΩ/8MΩ/20MΩ；对SMR型为20MΩ/40MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头，抗震能力强。
6、交直流两用，内置可充电池和智能充电模块，整机输出功率大（C型）。
7、是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
二、技术指标（SMR电力行业使用设备“绝缘电阻摇表"用途特点及性能）
仪表的技术指标见表1。
型 号 | SMR-II | |||||
SMR-I | ||||||
SMR-III | ||||||
输出电压 | 500V DC | 1000V DC | 2500V DC | 5000V DC | 10000V DC | |
精
度 | 温 度 | 23℃±5℃ | ||||
绝缘电阻 | 1MΩ～20GΩ ±5％ | 2MΩ～40GΩ ±5％ | 5MΩ～100GΩ ±5％ | 10MΩ～200GΩ ±5％ | 20MΩ～400GΩ ±5％ | |
输出电压 | 4MΩ～20GΩ 0～+10％ | 8MΩ～40GΩ 0～+10％ | 20MΩ～100GΩ 0～+10％ | 40MΩ～200GΩ 0～+10％ | 80MΩ～400GΩ 0～+10％ | |
高压短路电流 | ≥1mA | |||||
工作电源 | 8节AA型电池（8节AA型充电电池，外置充电器） | |||||
工作温度及湿度 | -10℃～40℃，极大相对湿度85％ | |||||
保存温度及湿度 | -20℃～60℃，极大相对湿度90％ | |||||
绝缘性能 | 电路与外壳间电压为1000V DC时，极大2000MΩ | |||||
耐压性能 | 电路与外壳间电压为2500V AC时，承受1分钟 | |||||
尺 寸 | 230mm×190mm×90mm (L×W×H) | |||||
重 量 | 2KG | |||||
附 件 | 测试线一套，说明书，合格证，充电适配器（C型） | |||||
表1：SMR系列技术指标
三、仪表结构（SMR电力行业使用设备“绝缘电阻摇表"用途特点及性能）

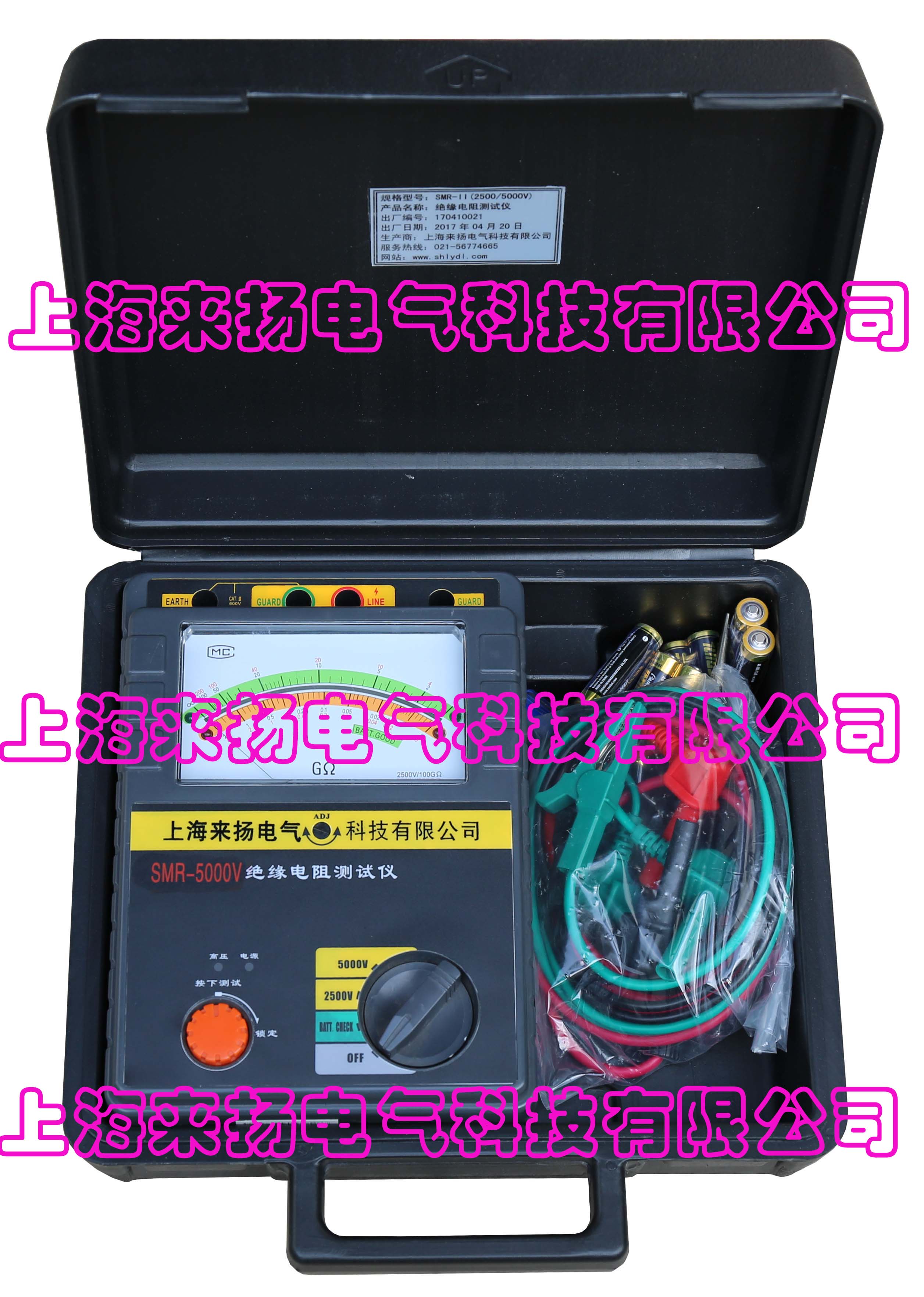

仪表结构图（图1）
2、结构说明（表2）
表2：结构图说明 | ||
序号 | 名 称 | 功 能 |
(1) | 地端（EARTH） | 接于被试设备的外壳或地上。 |
(2) | 线路端（LINE） | 高压输出端口，接于被试设备的高压导体上。 |
(3) | 屏蔽端（GUARD） | 接于被试设备的高压护环，以消除表面泄漏电流的影响。 |
(4) | 双排刻度线 | 上档为绿色：500V/0.2GΩ～20GΩ， 1000V/0.4GΩ～40GΩ， 2500V/1 GΩ～100 GΩ， 5000V/2GΩ～200 GΩ。 下档为红色： 500V/0～400MΩ， 1000V/0～800 MΩ， 2500V/0～2000 MΩ， 5000V/0～4000 MΩ。 |
(5) | 绿色发光二极管 | 发光时读绿档（上档）刻度。 |
(6) | 红色发光二极管 | 发光时读红档（下档）刻度。 |
(7) | 机械调零 | 调整机械指针位置，使其对准∞刻度线。 |
(8) | 波段开关 | 可实现输出电压选择，电池检测，电源开关等功能 |
（9） | 充电插孔 | 对于C型表，输入为直流15V |
(10) | 测试键 | 按下开始测试，按下后如顺时针旋转可锁定此键 |
（11） | 状态显示灯 | 可显示高压输出，电源工作状态，充电状态等信息 |
